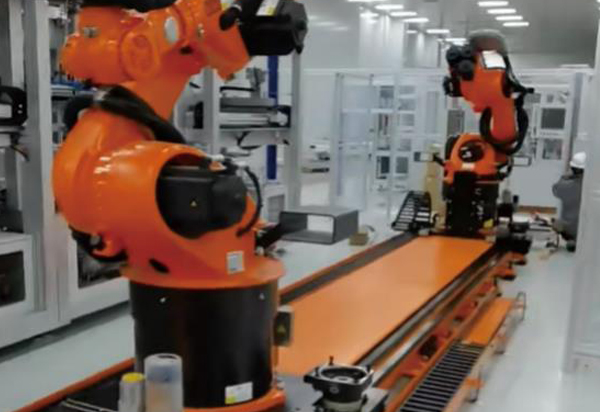

產品名稱：機器人導軌
所屬分類：機器人導軌
發布時間：2024-09-29
瀏覽次數：73
151-5100-0366
產品介紹
提升工業機器人的動作范圍的關鍵部件
機器人導軌具有 穩定的品質、性能以及豐富的品類等特點；
提供完整的機器人導軌解決方案。
可根據客戶需求進行定制
 |  |  |  |
| 齒輪齒條 | 拖鏈 | 限位傳感器 | 滑軌滑塊 |
地軌結構部件
結構部件說明
| 地軌結構部件 | |
| 機架 | 潤滑系統 |
| 導軌 | 拖鏈 |
| 電機 | 拖鏈橋架 |
| 變速箱 | 機械限位 |
| 齒輪 | 保護板 |
| 齒條 | 螺栓調節鎖緊裝置 |
| 機器人安裝板 | 地面連接板 |
機器人安裝位置
產品選型
JFD-01-G200-A-6000
01：產品序列號
A:拖鏈安裝位置；
A/軌道內側；
B/軌道外側
6000：導軌有效行程（單位mm，單段長度不能超過5000mm）
KG200:額定載荷
| 額定載荷KG | 200KG | 500KG | 1500KG | 3000KG |
通用技術參數
| JFD-01-KG200/KG500/KG1500/KG3000 | |
| 加速度 | 1000mm/s2 |
| 運動速度 | 100-1500mm/s2 |
| 減速比 | 1：10 |
| 重復定位精度 | ±0.05mm |
